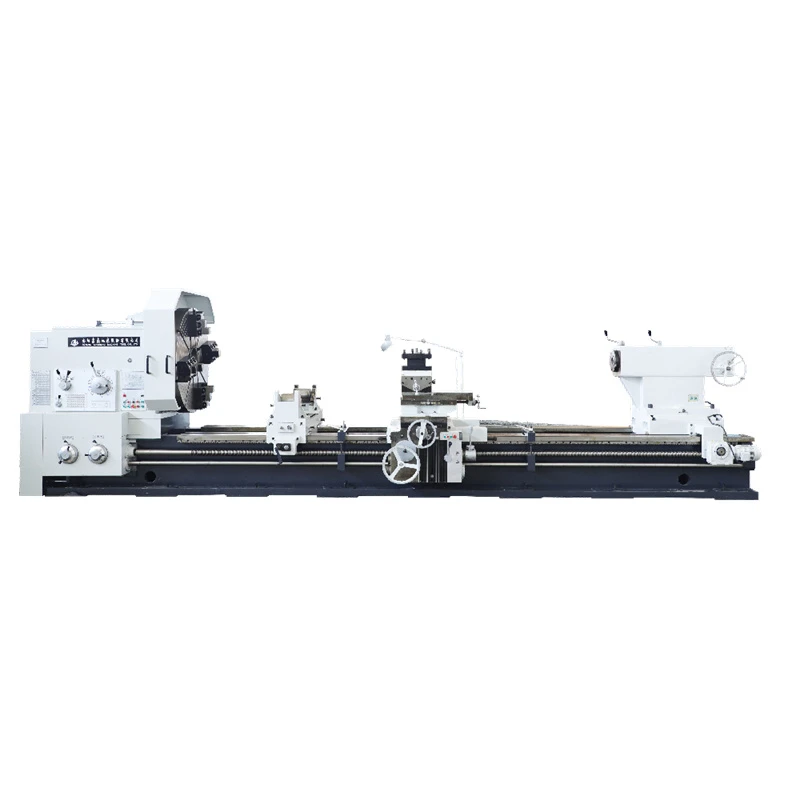

Le macchine utensili per carichi pesanti C61125/61160/61180/61200, con una capacità di carico massima di 16 tonnellate, adottano binari di guida rettangolari con buona stabilità e rigidità. La superficie della guida del letto viene lavorata mediante tempra e rettifica a media frequenza. Il mandrino adotta una combinazione di cuscinetti volventi di precisione e una struttura a tre supporti. La guida della sella del letto è incollata con nastro morbido in PTFE e il mandrino della contropunta è una struttura girevole, che riduce l'usura e il calore della punta. Questa macchina utensile viene utilizzata principalmente per svolgere varie attività di tornitura. Può ruotare la faccia finale, il cerchio esterno, il foro interno e le filettature metriche, in pollici, moduli e diametri di varie parti. Il portautensile superiore può essere motorizzato per tagliare solo coni corti, mentre il portautensile superiore può essere utilizzato in combinazione con l'avanzamento longitudinale e la tornitura motorizzata per tagliare coni lunghi. Inoltre, può anche intraprendere processi di perforazione, nidificazione, alesatura e altri. Questa macchina utensile ha elevata potenza e forte rigidità. Può utilizzare utensili da taglio in metallo duro per il taglio del filo per lavorare vari metalli ferrosi e non ferrosi.

Progetto	unità	C61125	C61160	C61180	C61200
Capacità
Diametro massimo di rotazione del letto	millimetro	1250	1600	1800	2000
Diametro massimo di taglio	millimetro	900	1250	1450	1650
Lunghezza massima del pezzo da lavorare	millimetro	3000/4000/5000/6000/8000/10000/12000
Lunghezza massima di taglio	millimetro	2800/3800/4800/5800/7800/9800/11800
Larghezza sponda letto	millimetro	1100
Mandrino
Codice estremità mandrino	millimetro	A2-15
Foro conico sull'estremità anteriore del mandrino		Metrica140
Diametro del foro passante del mandrino	millimetro	100
Gamma di velocità del mandrino	giri/min	Avanti:3.15-315; inverso:3.5-291
Tipi di velocità del mandrino		Avanti:21 indietro:12
Movimento di alimentazione
Numero di quantità di alimentazione verticale e orizzontale		56/56
Gamma di alimentazione	millimetro	Verticale:{{0}}.1-12 Orizzontale: 0.05-6 Poggia coltello superiore:0.025-3
Intervallo di numeri di filettatura metrica		44; 1-120mm
Intervallo di numeri di filettatura in pollici		31; 28-1/4
Intervallo del numero di thread del modulo		45;0.5-60MM
Intervallo di numeri di filettatura del passo del diametro		38;1/2-56DP
Postazione degli strumenti
Massima corsa laterale del supporto utensile inferiore	millimetro	740/850/900/900
Corsa massima del supporto utensile superiore	millimetro	360
Sezione della barra degli strumenti	millimetro	50 (dimensioni del portautensili: 320*320)
Angolo di rotazione del portautensile	º	±90º
Comporre una corsa del portautensile a divisione	millimetro	0.05(0.002")
Contropunta
Diametro del manicotto della contropunta	millimetro	260
Corsa del manicotto della contropunta	millimetro	300(12")
Foro conico sul manicotto della contropunta		Metrica80
Altri
Potenza del motore principale	kW	30
Lunghezza della macchina	millimetro	6120/7120/8120/9120/11120/13120/15120
Larghezza della macchina	millimetro	2058/2130/2330/2430
Altezza della macchina	millimetro	2200/2380/2480/2580
Peso massimo del pezzo	t	16
